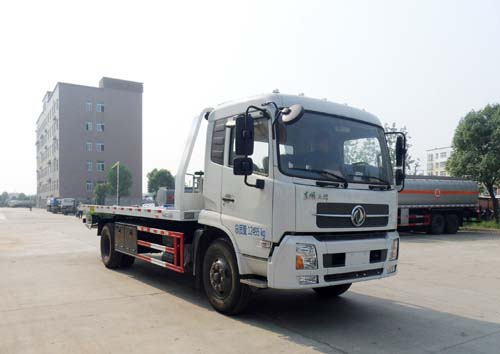

新式6P8平板清障車
清障車廠家直銷電話：159-7276-7978
一、新式6P8平板清障車產品主要參數：
整車型號：CSC5120TQZDPV
總質量：12495kg
底盤型號：DFL1120B21
整備質量：7800kg
軸距：5000mm
平板最大負載：6000kg
發動機型號：ISD180 50
拖臂最大托舉：8000kg
功率：132KW
外形尺寸：9550X2430X2920mm
二、新式6P8平板清障車產品主要性能特點：
1、配8噸三節臂托舉機構、二節伸縮托臂、托臂行程可達到2000mm。
2、平板伸縮油缸和傾斜油缸配加大型的油缸，選配搭送電裝置。
3、平板板面采用模具沖壓成型板、拼焊焊接而成。具有強度高，變形小，重量輕等優點。
4、清障作業機構全液壓驅動，液壓系統全部采用進口密封件，有些液壓元件采用特殊結構，使其性能要求高于國家有關標準，所有鋼管經過噴丸、電泳、防銹、清洗處理，液壓系統采用進、回油雙重過濾，確保液壓系統的清潔，從而保證液壓系統的可靠性。
5、采用液大利生產的平衡閥，此閥集平衡、保壓和過載保護于一體，引進美國技術生產的清障車專用的集保壓與緩沖一體的平衡閥，性能、可靠性好；同時此閥還具有過載保護功能，當超出設定的壓力時，可以及時溢流卸荷，確保整個系統的安全，并可任意調節卸車速度，實現卸裝平穩、無沖擊。
6、托臂機構具有全負荷的伸縮，折疊和高低能力，十字臂（即托舉橫臂）和托臂絞接方式采用面接觸，受力面壓力較小，可減少十字臂銷軸的受力，提高銷軸的使用壽命，同時降低十字臂的高度，可托舉底盤很低的車輛。托臂伸縮行程大（2000mm），增加作業的靈活性，配備車輪限位銷、鎖銷、安全鏈等多種作業安全附件。
三、新式6P8平板清障車整車技術參數：
|
【主要技術參數】
|
|
產品商標
|
楚勝牌
|
公告批次
|
297
|
|
產品名稱
|
CSC5120TQZDPV型清障車
|
產品號
|
ZMSP35HR028
|
|
總質量(Kg)
|
12495
|
罐體容積(m3)
|
|
|
額定載質量(Kg)
|
|
外形尺寸
|
9130,9430×2420×2920,3090
|
|
整備質量(Kg)
|
7800
|
貨廂尺寸
|
××
|
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
|
駕駛室準乘人數(人)
|
3
|
載質量利用系數
|
|
|
接近角/離去角(°)
|
20/13
|
前懸/后懸
|
1440/2990
|
|
軸數
|
2
|
軸距
|
3650,3800,4200,4500,4700,5000
|
|
軸荷(Kg)
|
4400/8095
|
最高車速(Km/h)
|
98
|
|
其它
|
托舉質量:4500kg;側防護冷彎型鋼Q235,螺栓連接;后防護由專用裝置替代。3,隨底盤選裝駕駛室,ABS型號:3631010-C2000,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。
|
|
【底盤技術參數】
|
|
底盤型號
|
DFL1120B21
|
底盤名稱
|
載貨汽車底盤（二類）
|
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車有限公司
|
|
外形尺寸
|
6440,7130,7530,7830,8330,8830×2370,2460×2650,2840,2760,3400
|
輪胎數
|
6
|
|
接近角/離去角(°)
|
20/30,20/18,20/13
|
輪胎規格
|
9.00-20
14PR,9.00-20 16PR,9.00R20 14PR,9.00R20 16PR,275/70R22.5
|
|
鋼板彈簧片數
|
8/10+8,7/9+6
|
前輪距
|
1880,1900
|
|
燃料種類
|
柴油
|
后輪距
|
1860,1800,1820
|
|
排放標準
|
GB3847-2005,GB17691-2005國V
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
|
ISD180 50
|
東風康明斯發動機有限公司
|
4500
|
132
|
